ГОСТ 4028-63 - Гвозди строительные. Конструкция и размеры
Гвозди строительные. Конструкция и размеры
ГОСТ 4028-63
Марки стали строительных и кровельных гвоздей: Ст1кп; Ст2кп; Ст3кп; Ст3пс

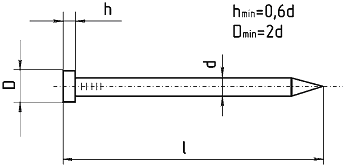

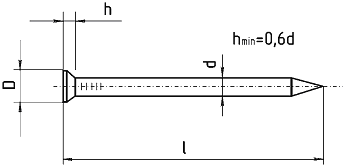

Торцевая поверхность конической головки рифленая, прочих видов - гладкая
| Обозначение | Диаметр стержня, d,мм | Допуск на диаметр, мм | Длина гвоздя, L | Допуск на длину гвоздя, мм | Наименьший диаметр головки. Dmin, мм | Масса, кг/1000 шт. |
| П 0,8x8 | 0,8 | +0,03 -0,02 | 8 | -1,5 | 1,6 | 0,032 |
| П 0,8x12 | 0,8 | +0,03 -0,02 | 12 | -1,5 | 1,6 | 0,051 |
| П 1,0x16 | 1,0 | +0,03 -0,02 | 16 | -1,5 | 2 | 0,1 |
| П 1,2x16 | 1,2 | ±0,03 | 16 | -1,5 | 2,4 | 0,147 |
| П 1,2x20 | 1,2 | ±0,03 | 20 | -3 | 2,4 | 0,183 |
| П 1,2x25 | 1,2 | ±0,03 | 25 | -3 | 2,4 | 0,219 |
| П 1,4x25 | 1,4 | ±0,05 | 25 | -3 | 2,8 | 0,302 |
| П 1,4x32 | 1,4 | ±0,05 | 32 | -3 | 2,8 | 0,385 |
| П 1,4x40 | 1,4 | ±0,05 | 40 | -3 | 2,8 | 0,482 |
| П 1,6x25 | 1,6 | ±0,05 | 25 | -3 | 3,2 | 0,397 |
| П 1,6x40 | 1,6 | ±0,05 | 40 | -3 | 3,2 | 0,633 |
| П 1,6х50 | 1,6 | ±0,05 | 50 | -3 | 3,2 | 0,791 |
| К 1,8х32 | 1,8 | ±0,05 | 32 | -3 | 3,5 | 0,64 |
| К 1,8х40 | 1,8 | ±0,05 | 40 | -3 | 3,5 | 0,787 |
| К 1,8х50 | 1,8 | ±0,05 | 50 | -3 | 3,5 | 0,967 |
| К 1,8х60 | 1,8 | ±0,05 | 60 | -4 | 3,5 | 1,16 |
| К 2,0х40 | 2,0 | ±0,05 | 40 | -3 | 4 | 0,949 |
| К 2,0х50 | 2,0 | ±0,05 | 50 | -3 | 4 | 1,19 |
| К 2,5х50 | 2,5 | ±0,06 | 50 | -3 | 5 | 1,87 |
| К 2,5х60 | 2,5 | ±0,06 | 60 | -4 | 5 | 2,23 |
| К 3,0х70 | 3,0 | ±0,06 | 70 | -4 | 6 | 3,77 |
| К 3,0х80 | 3,0 | ±0,06 | 80 | -4 | 6 | 4,33 |
| К 3,5х90 | 3,5 | ±0,08 | 90 | -6 | 7 | 6,6 |
| К 4,0х100 | 4,0 | ±0,08 | 100 | -6 | 7,5 | 9,5 |
| К 4,0х120 | 4,0 | ±0,08 | 120 | -6 | 7,5 | 11,5 |
| К 5,0х120 | 5,0 | ±0,08 | 120 | -6 | 9 | 17,8 |
| К 5,0х150 | 5,0 | ±0,08 | 150 | -7 | 9 | 21,9 |
| К 6,0х150 | 6,0 | ±0,08 | 150 | -7 | 11 | 32,4 |
| К 6,0х200 | 6,0 | ±0,08 | 200 | -10 | 11 | 43,1 |
